3D CAD Digitale Fabrik und Layouterstellung
Wir nehmen Ihren Bestand incl. des Gebäude vor Ort auf. Die Modellierung der Anlagentechnik erfolgt in der Regel mit Microstation und den TRICAD MS Modulen Fördertechnik, Stahlbau, Heizung, Sanitär, Lüftung, Elektro.Neuanlagen planen und konstruieren wir lagegerecht und entsprechend Ihrer CAD Richtlinien. Die Detailtiefe geben Sie vor.
Wir überprüfen unsere Planung mit NavisWorks auf Kollisionen.
Sie erhalten von uns Layouts, Verfahrensschemata, Aggregateaufstellpläne, Verrohrungspläne, Belastungspläne, Anschlußpläne Elektrik, Fundamentpläne, Sicherheitslayouts etc.

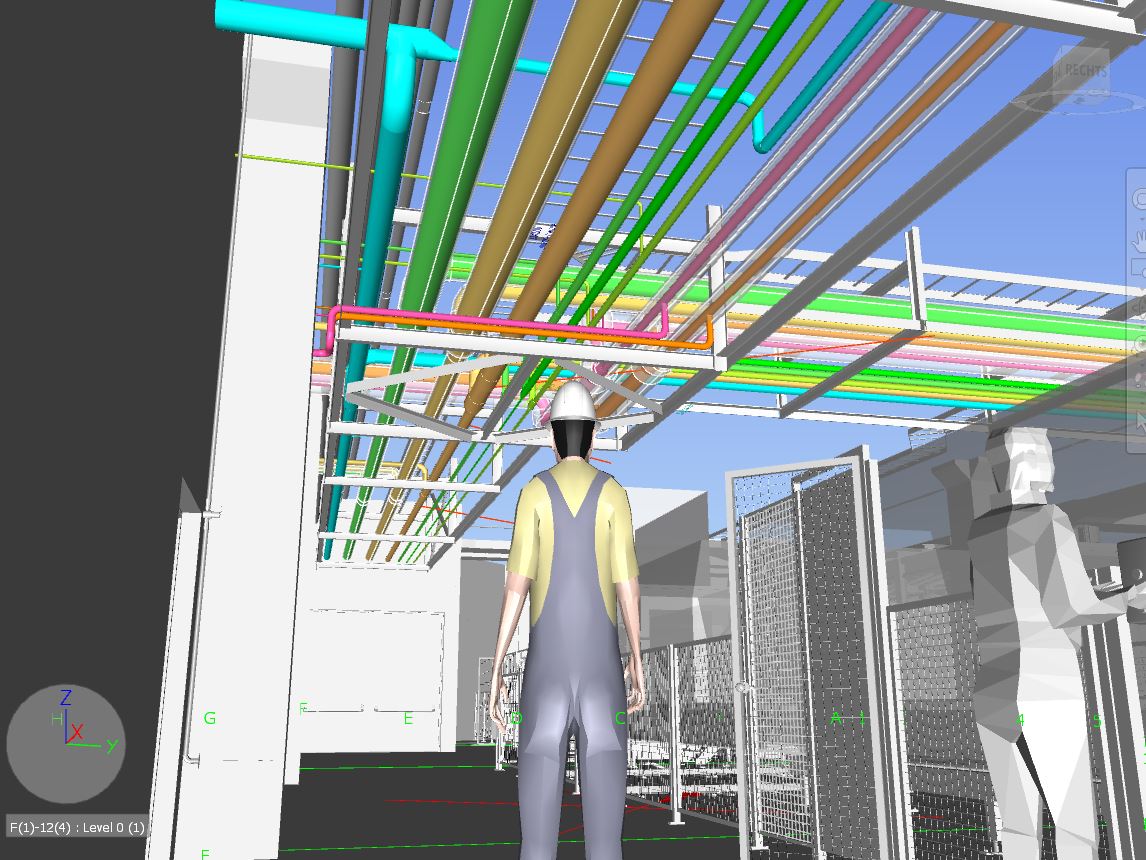

Beispiel TGA (3D Detailplanung der Verrohrung, Erstellung von Stücklisten, Montageplänen etc.)

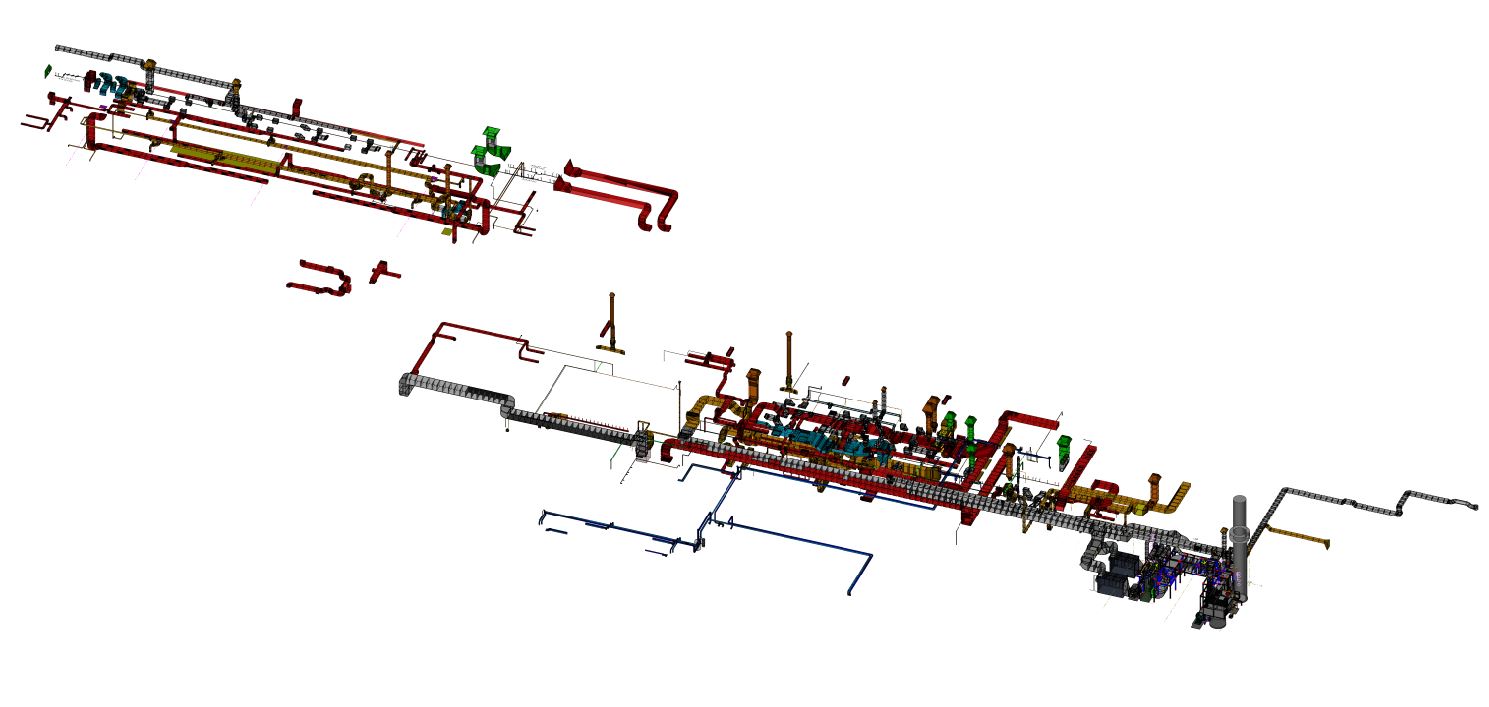

Beispiel Prozesslüftung (3D Detailplanung der Kanaele, Erstellung von Stücklisten, Montageplänen etc.)

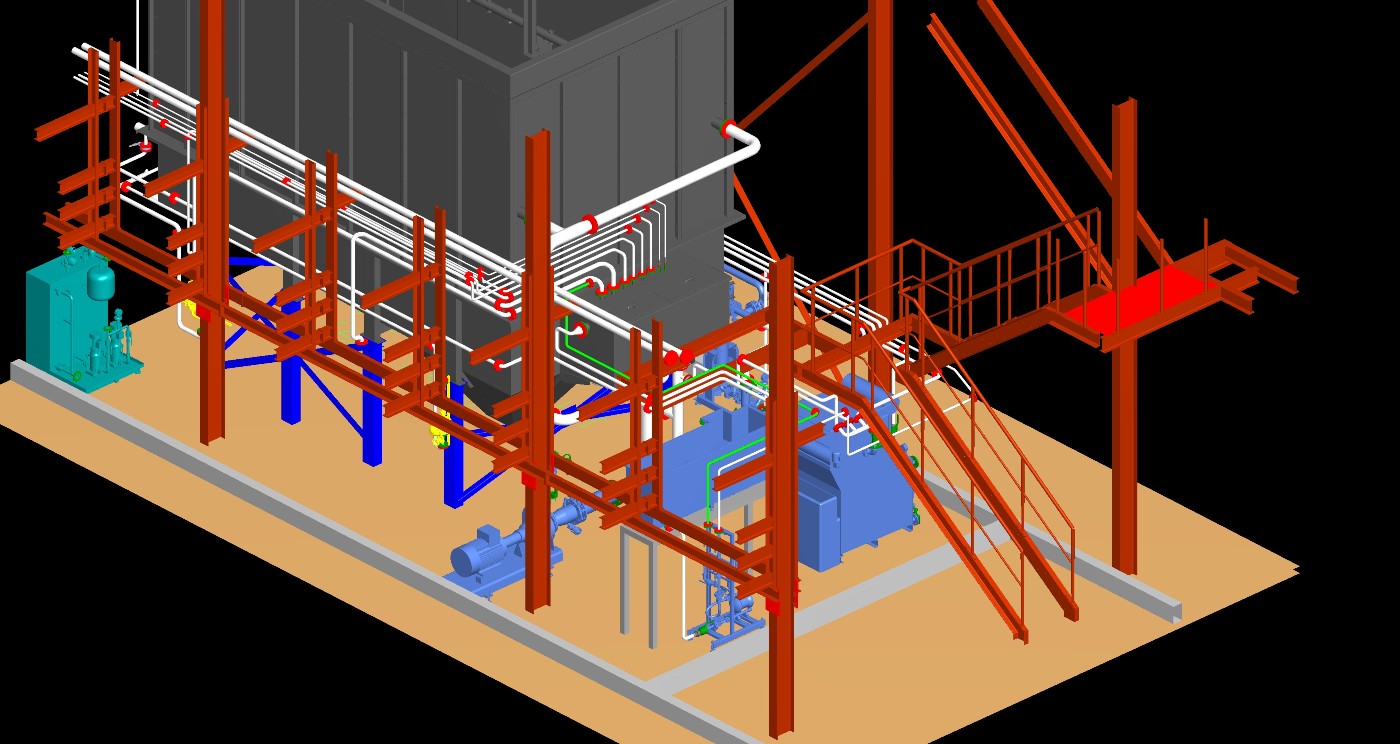

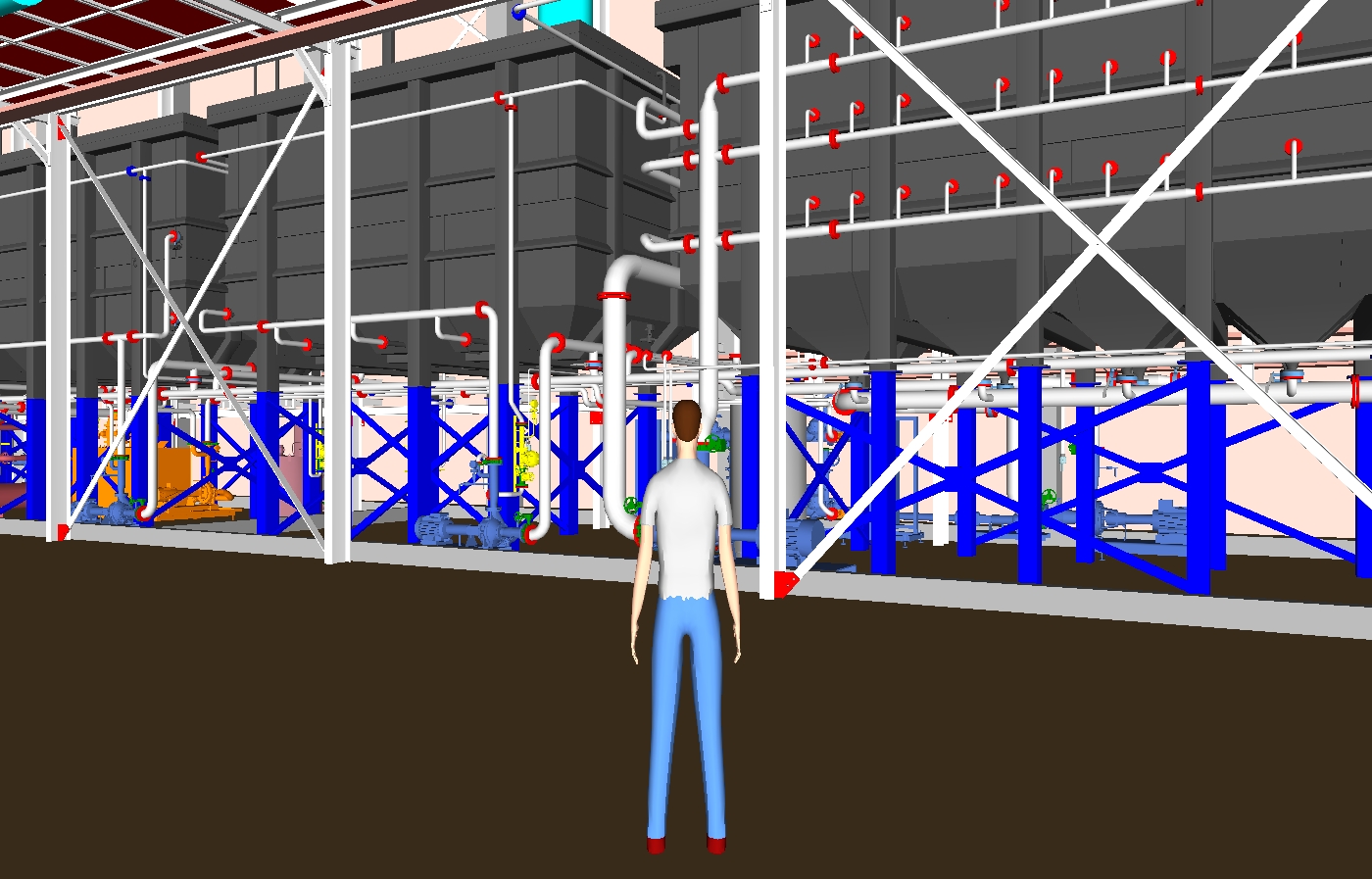

Beispiel VBH/KTL Anlage (Planung und Konstruktion der Prozess- und Medienverrohrung):

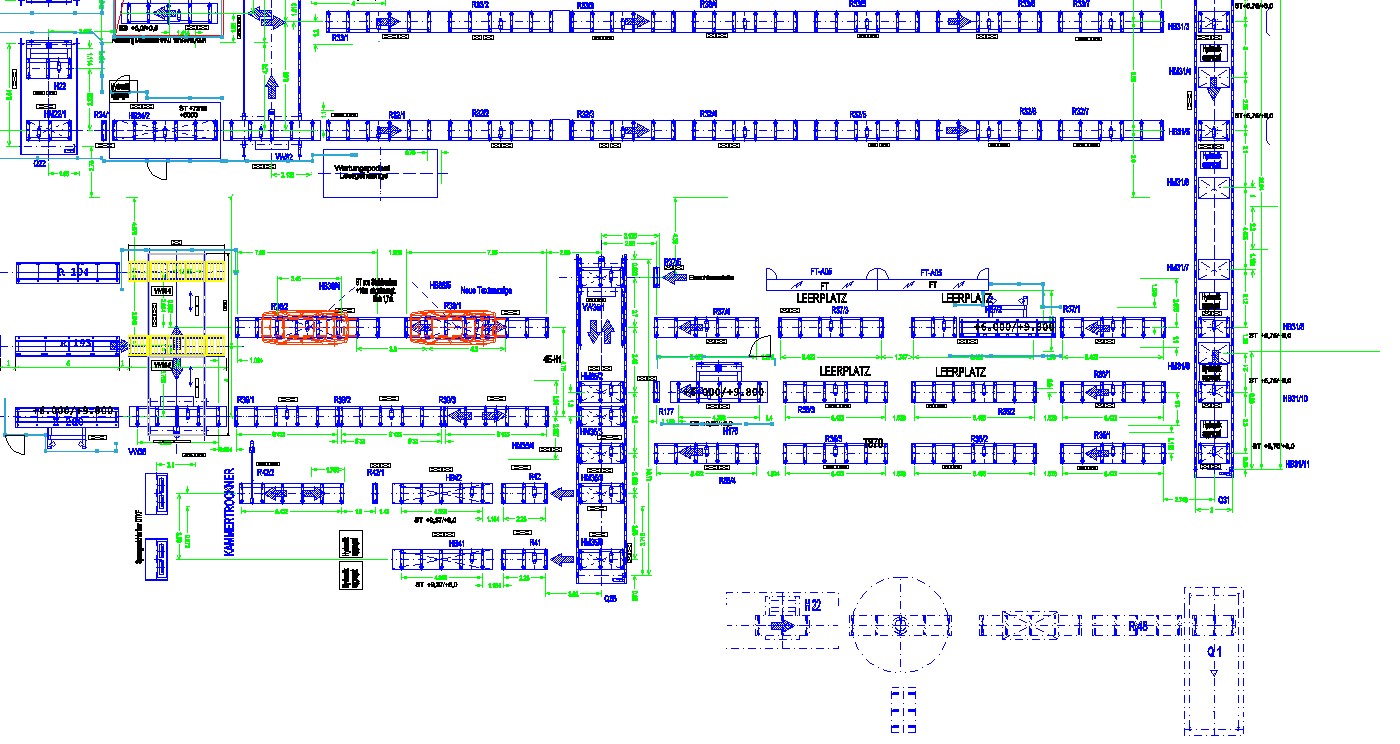

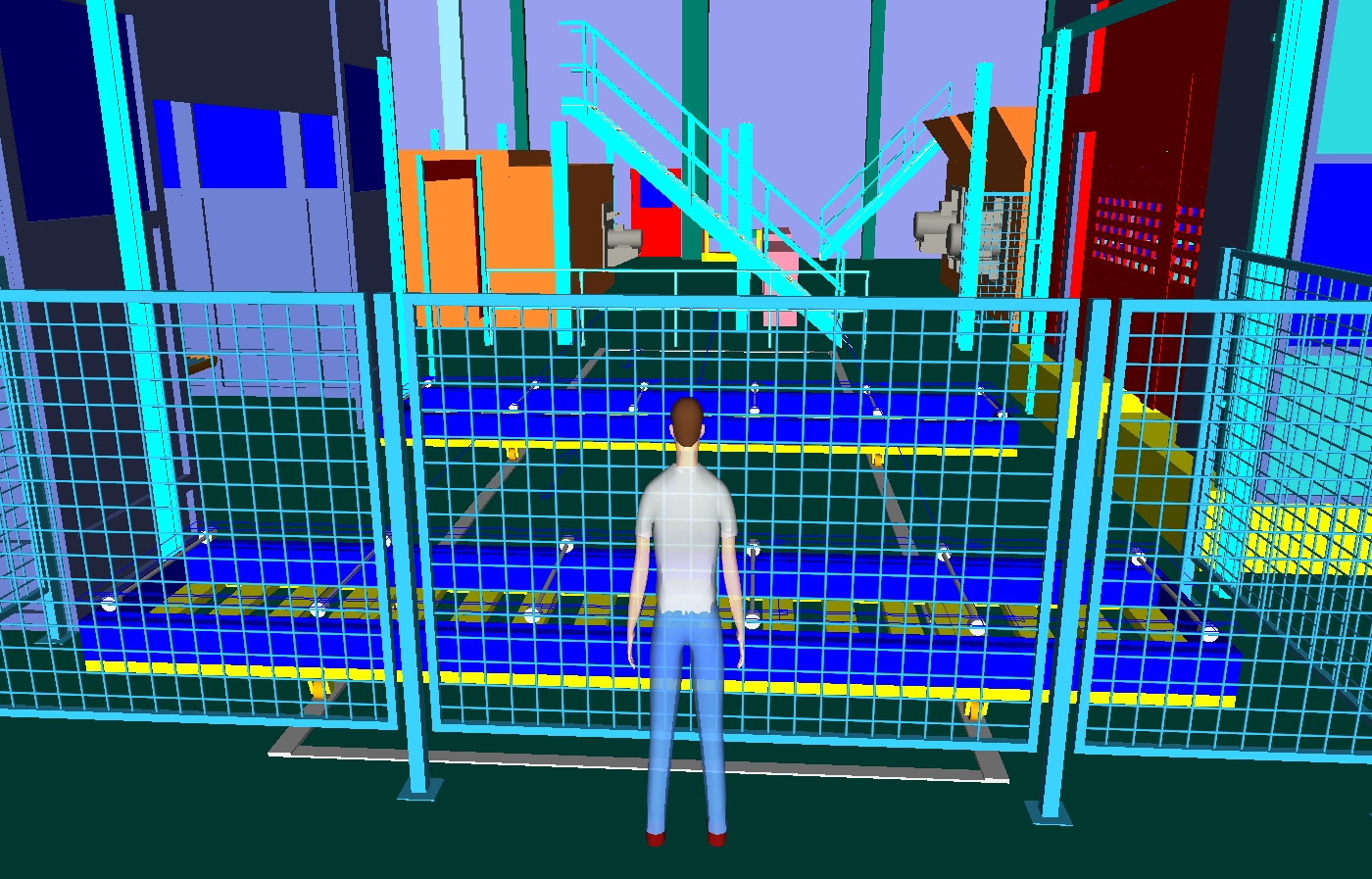

Beispiel Fördertechnik (Vor-Ort Aufnahme der Kabine incl. fördertechnischer Komponenten. Die Modellierung erfolgte mit MicroStation V8 und TriCad Fördertechnik):

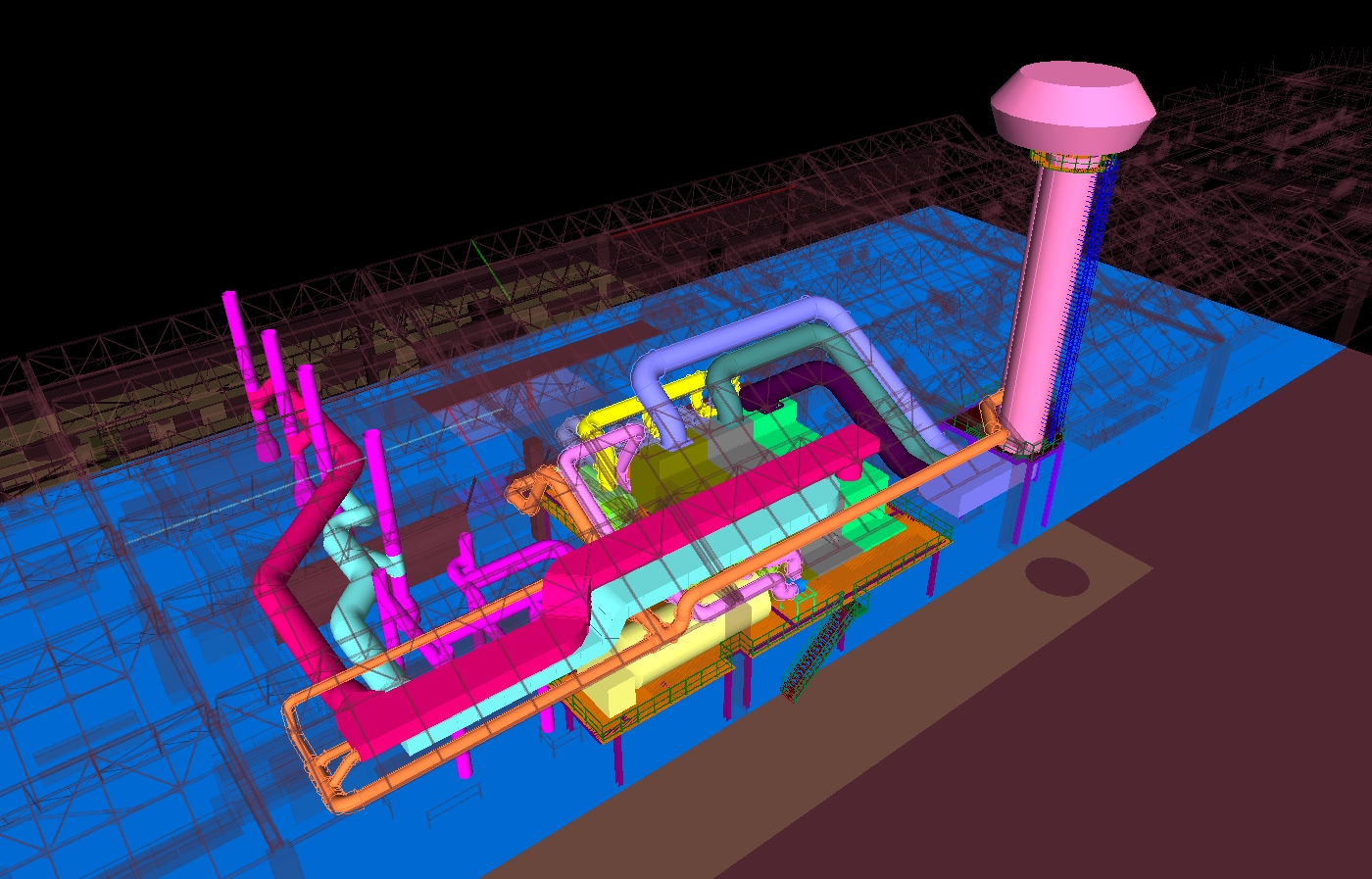

Beispiel Abluftreinigungsanlage (unser Beitrag war die 3D Modellierung der Anlagentechnik, die Konstruktion der Kanäle mit MicroStation V8 und TriCad Lüftung, die Modellierung der Stahlbaubühne mit TriCad Bühne):

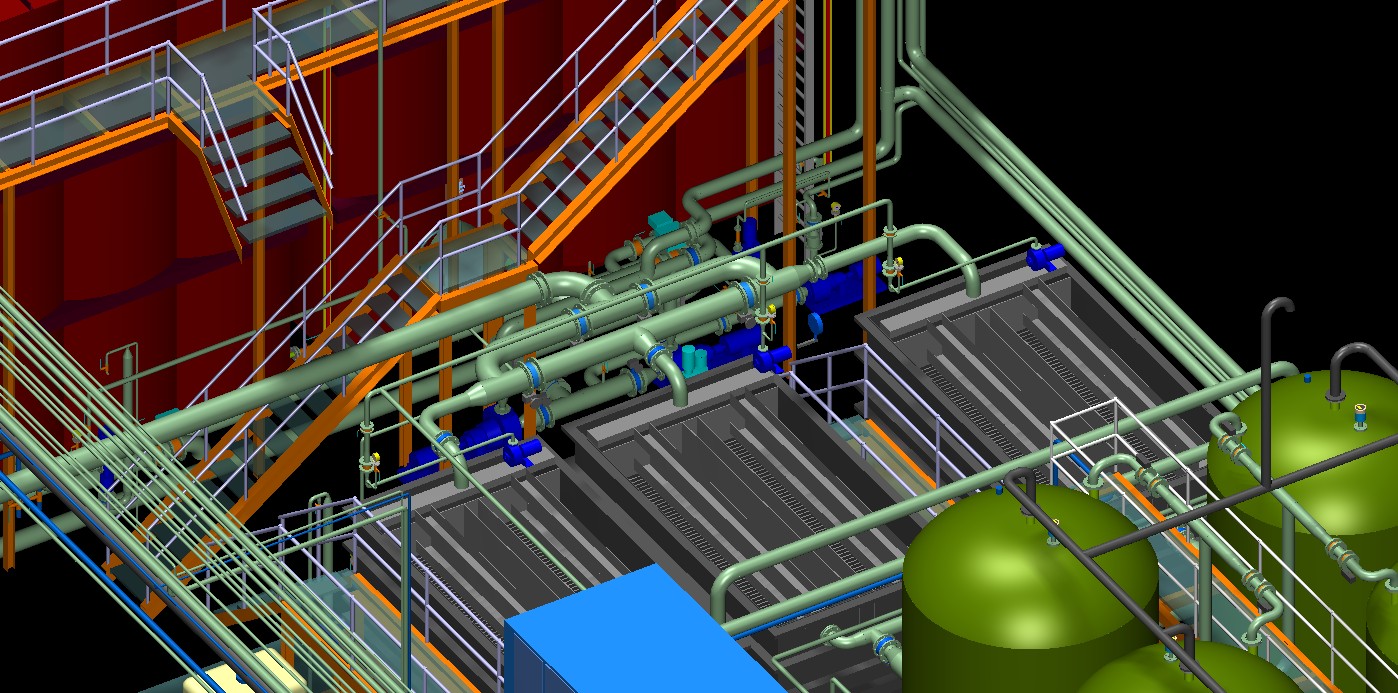

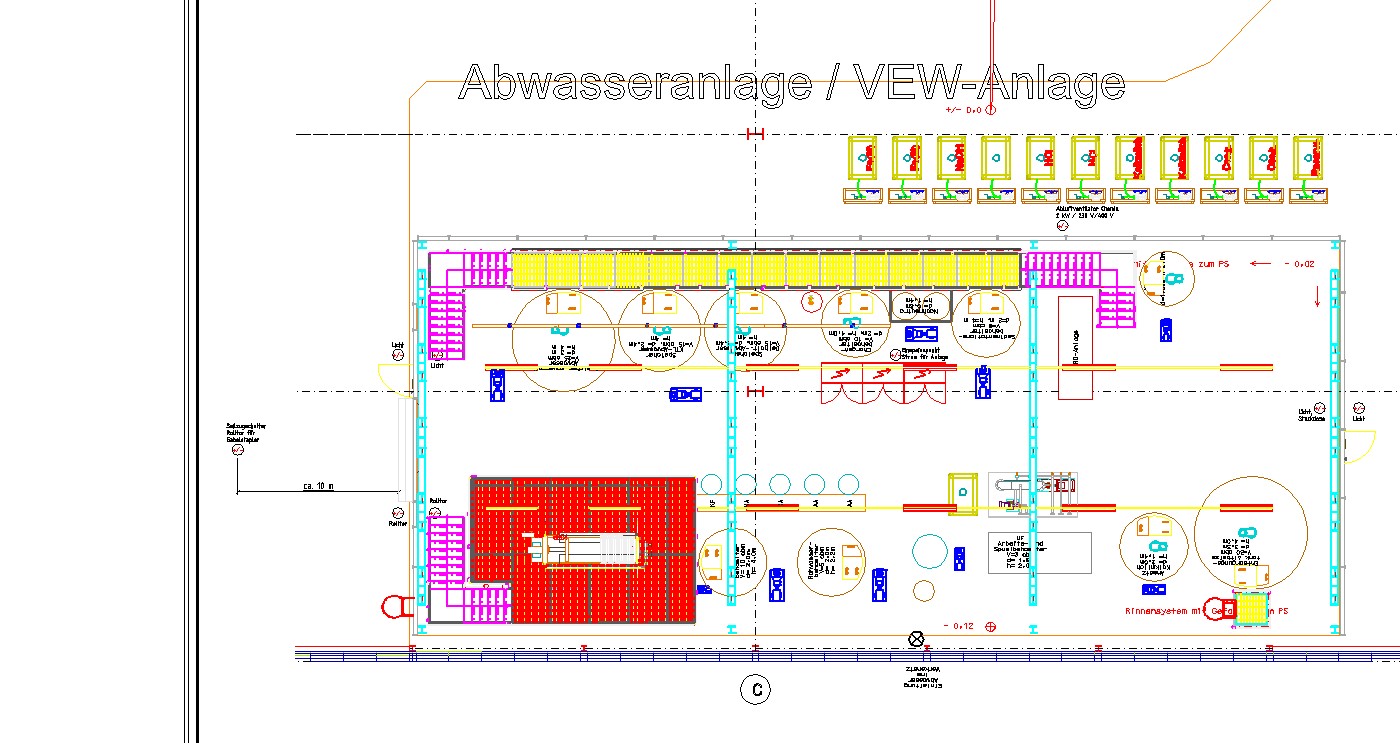

Beispiel Industrieabwasseranlage (unser Beitrag war die 3D Planung der Abwasseranlage und das Erstellen der Layouts):
Beispiel Industrieabwasseranlage (unser Beitrag war die Vor Ort Aufnahme und "as built" Modellierung der komletten Anlagentechnik und des Gebäudes sowie die Erstellung von Bestandsplänen):

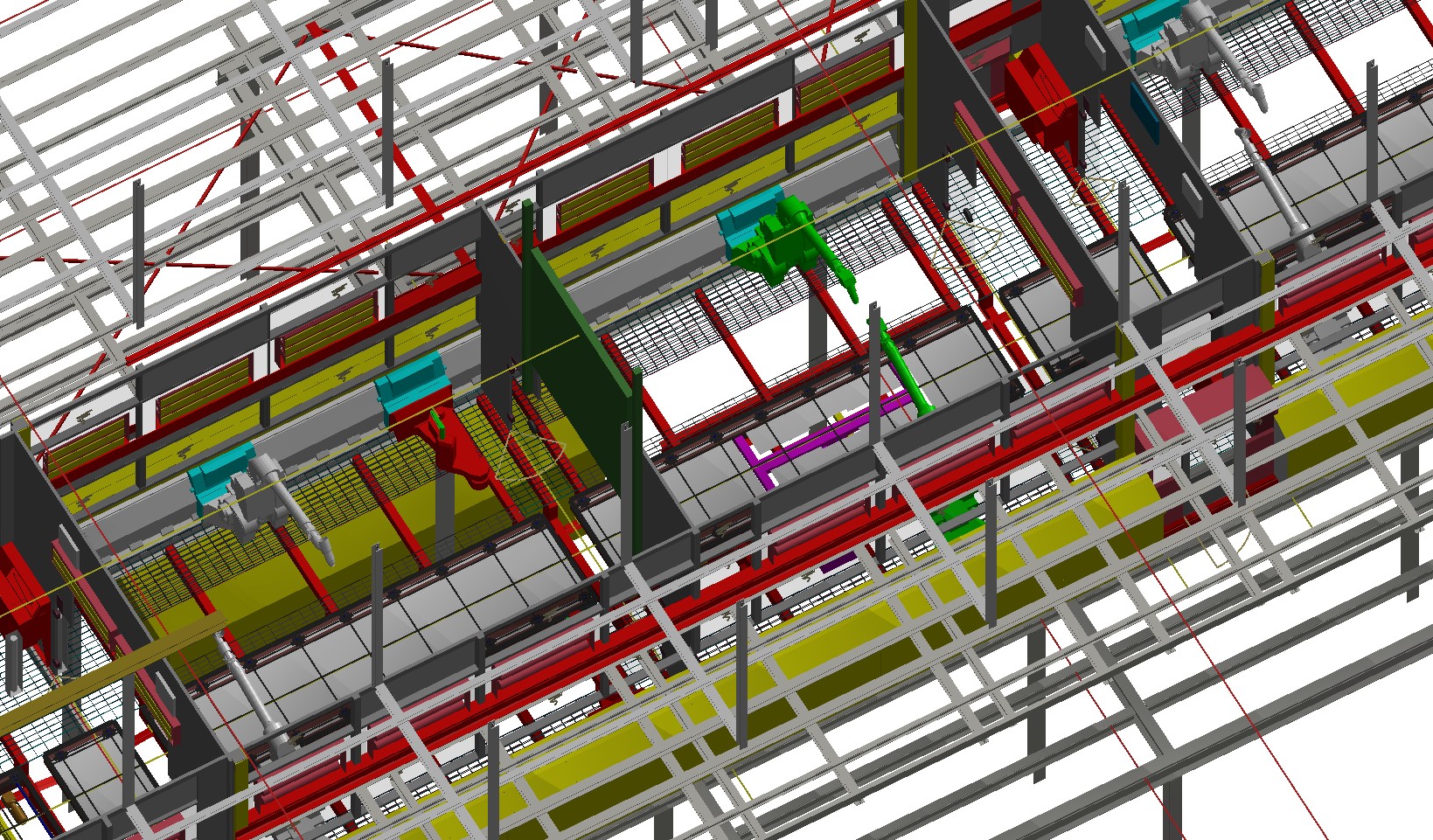

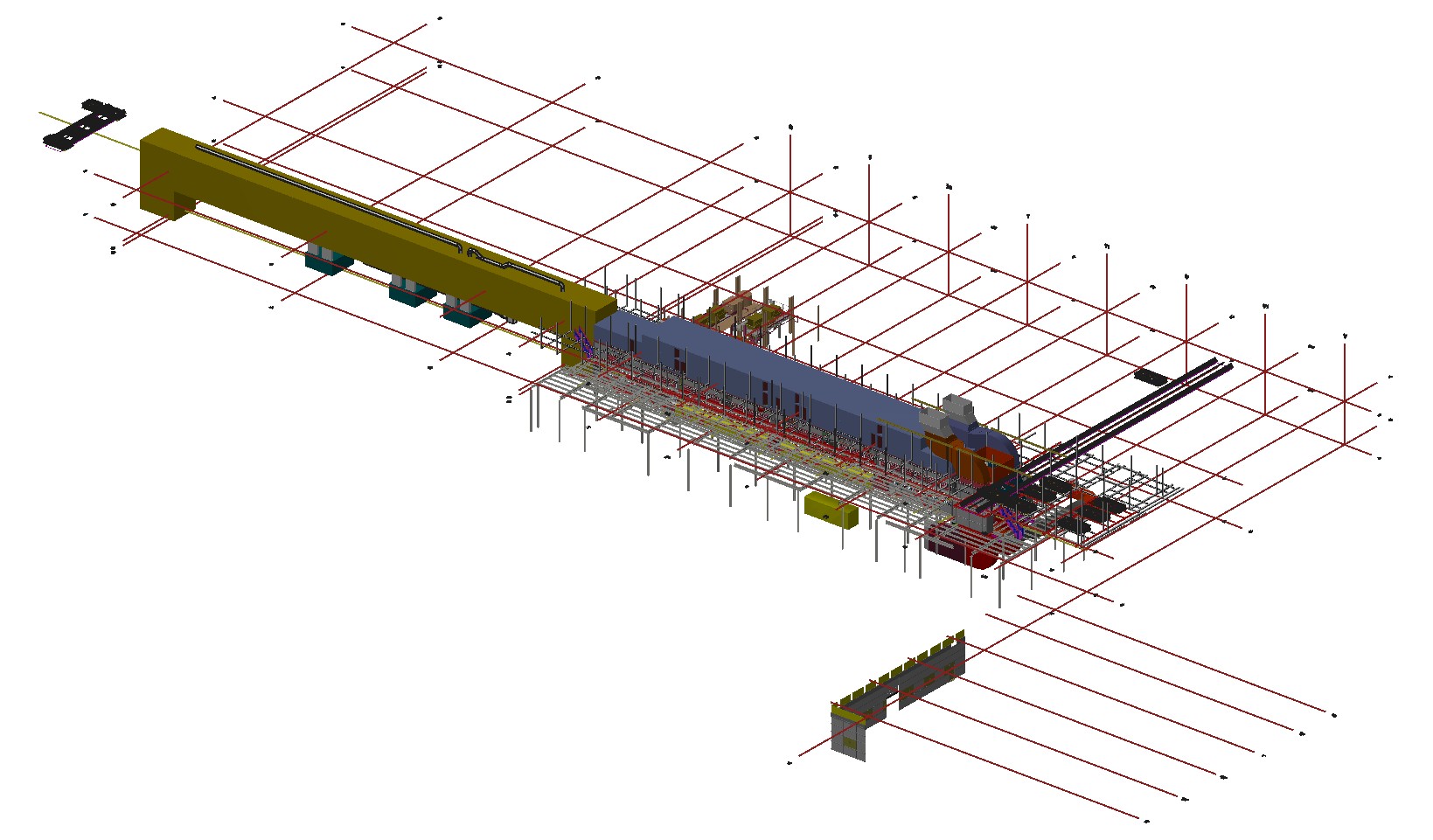

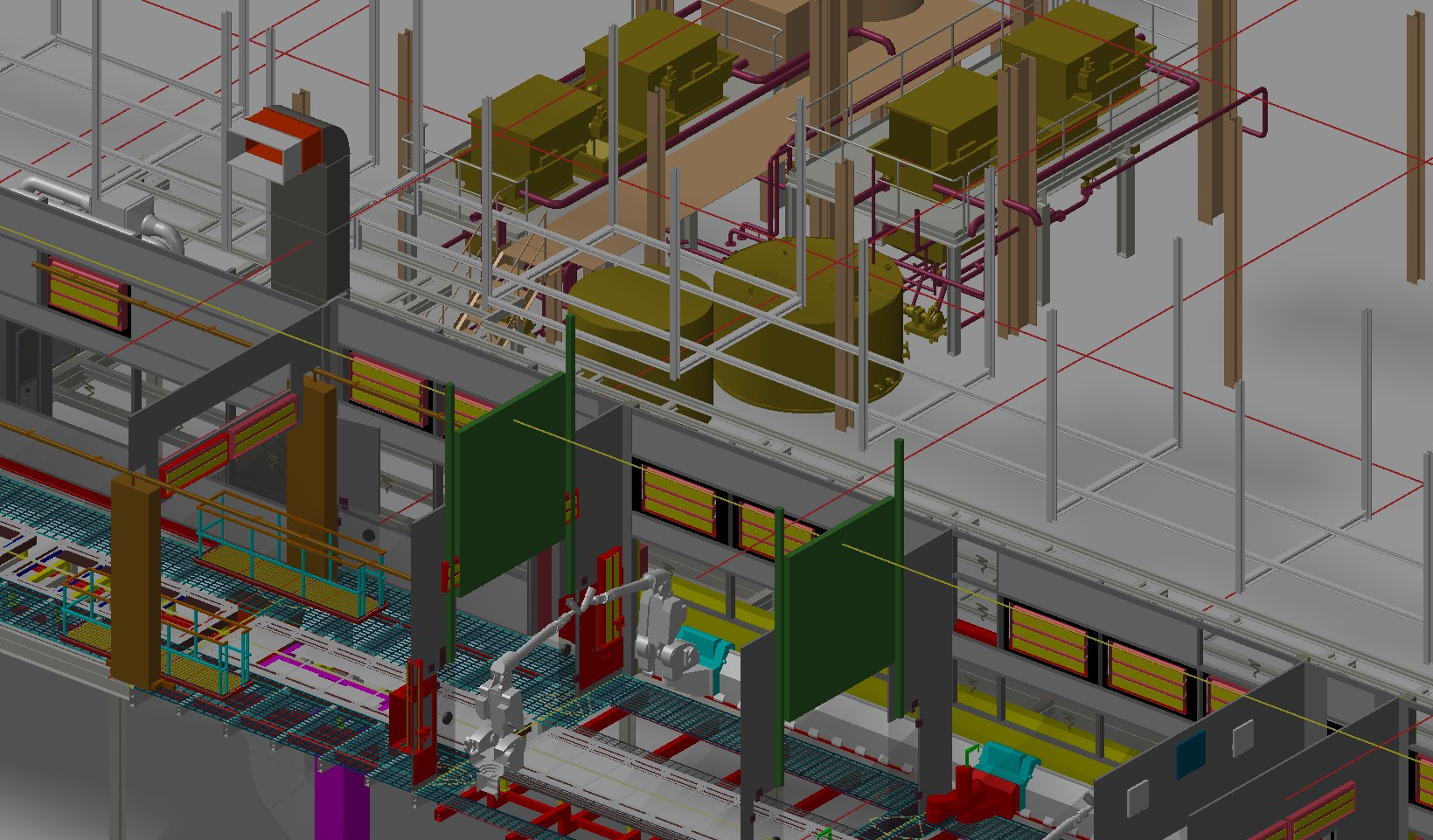

Beispiel Roboterkabine(unser Beitrag war die Erstellung des Gesamtmodells und der Layouts):
